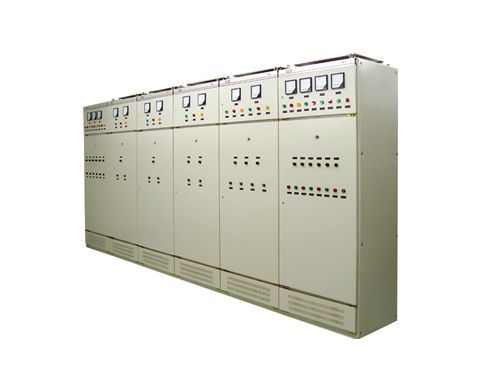

GGD型系列交流低壓配電柜

GGD型系列交流低壓配電柜概述：

      GGD型系列交流低壓配電柜，適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz、額定工作電壓380V、額定工作電流4000A及以下的配電系統，作為動力、照明及配電設備的電能轉換及控制。

      GGD型系列交流低壓配電柜是根據國家電網公司及電力用戶要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力強、動（熱）穩定性好、電氣方案靈活、組合方便、系列性及實用性強，結構新穎、防護等級高等特點，可作為低壓成套開關設備的更新?lián)Q代產品。  GGD型系類交流低壓配電柜，符合ICE439《低壓成套開關設備》、GB7251《低壓成套開關設備》等標準。

裝置特點：

    GGD型系類交流低壓配電柜柜體采用通用柜體形式，構架由8MF冷變型鋼局部焊接組裝，構架零件及專用配件由型鋼定點生產廠配套供貨。通用柜零部件按原理設計，并有20模安裝孔，通用系數高，可以使工廠實現預生產，縮短了生產制造周期，提高了工作效率。

    GGD柜設計充分考慮到柜體運行中的散熱問題，在柜體上下兩端均有不同數量的糟孔，當柜內電器元件發熱后熱量上升，通過上端糟孔排出，而冷風不斷地由下端糟孔補充進柜，使密封的柜體自下而上形成一個自然風道，達到散熱效果。

    GGD柜按照現代工業產品造型設計要求，采用黃金分割方法設計柜體外形和各部分的分割尺寸，使柜體美觀大方，面目一新。

    柜門采用轉軸活動鉸鏈與構架相連，安裝、拆卸方便，門的折邊處均嵌有山形橡塑條，關門時柜門與構架之間嵌有一定壓縮行程，能防止門與柜體直接接觸，提高了柜門的防護等級。

    裝有電器元件的儀表門用多股軟銅線與構架連接，柜內的安裝件與構架間用滾花螺釘連接，使整柜構成完整的接地保護電路。

    柜體面漆選用聚酯桔型烘漆，附著力強，質感好，整柜呈亞光色調，避免了炫目效應，給值班人員創(chuàng )造了較舒適的視覺環境。

    柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂的死角裝有吊環，便于起吊和裝運。

    柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20~IP40之間選擇。

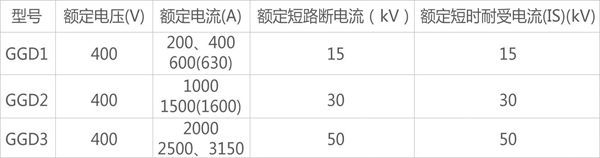

基本參數：
