抽屜式開關柜設計需要考慮哪些因素？

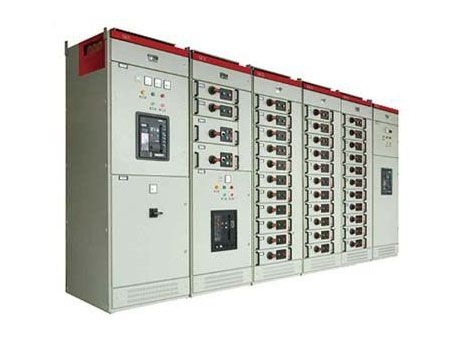

抽屜式開關柜主要適用于要求供電可靠性較高的工礦企業、高層建筑，作為集中控制的配電樞紐，那么抽屜式開關柜在設計的時候該考慮哪些方面呢?下面山東瑞科成套電氣有限公司的人員總結如下：

1、首先要考慮設備的絕緣性能，高絕緣性能，有助于提高整體抗過電壓能力。

抽屜式開關設備的絕緣配合是根據設備的運行環境條件安裝在供電系統(過電壓類)的位置，下限電氣間隙和爬電距離由絕緣材料的性能等因素決定。

2、要考慮柜體的熱穩定性，這是很重的一個方面。尤其是大電流的情況下，非常高的柜體的結構強度要求的位置，一旦出現短路，柜體的立場應該以短路電流的能力，作為低壓柜的設計人員，固定方式應考慮水平首先提倡母線和放置位置。

3、要考慮設備的故障電弧保護能力。抽屜式開關柜內部結構一般采用金屬隔斷隔離預防措施，絕緣隔離帶電導體，增設泄壓通道，電弧檢測裝置。

保護電弧主要設計要求是規定單獨的柜體各功能房間的嚴格的地位，主要分為功能單元房間，總線的房間(垂直和水平母線室母線室)，電纜室，如三個部分，既能防止事故的蔓延，和方便維護，它是低壓抽屜柜結構設計顯著方面，其目的是為了限制電弧的產生，限制電弧的強度和持續時間。

為了防止開關設備的故障電弧對附近人員造成傷害，在機柜頂部增設減壓裝置。故障電弧點火時產生的壓力迫使減壓裝置打開，熱氣體排放到箱體頂部，確保人員安全。這種被動電弧保護功能是電弧發生后所采取的措施，主要是保護人身無礙，但它是箱體結構設計中不可缺少的重要環節。
